PROFITEST PV1500光伏組件IV測試儀簡易操作手冊：

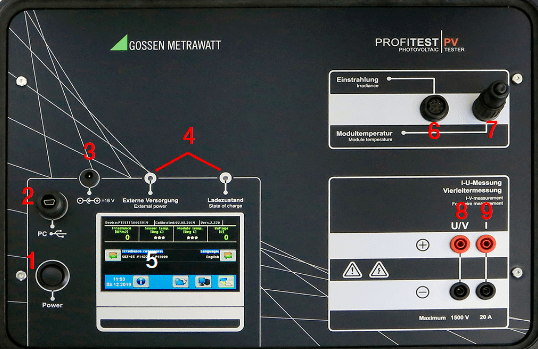

一、 PROFITEST PV1500光伏組件IV測試儀主面板介紹：

1電源開關

2 USB端口接到PC

3外部電源插座，60W

4 LED狀態指示燈

5彩色圖形顯示屏

6輻照+溫度輸入組合

7溫度測量輸入，Pt100或Pt1000

8 4線電壓測量輸入

9 4線電流測量輸入

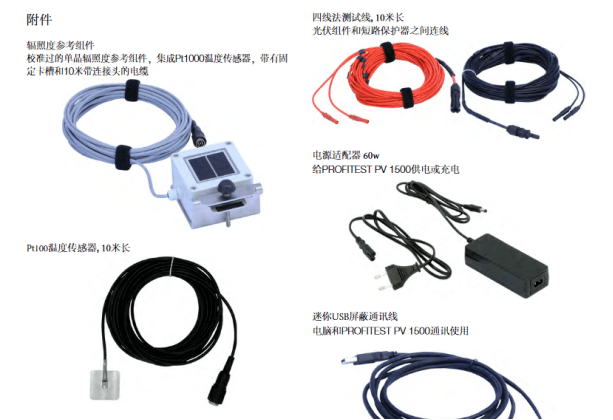

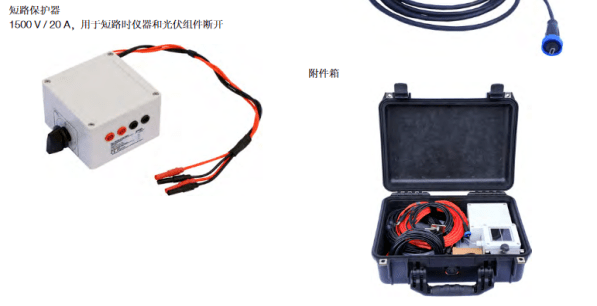

二、 PROFITEST PV1500光伏組件IV測試儀主附件介紹：

三、PROFITEST PV1500光伏組件IV測試儀操作指南：

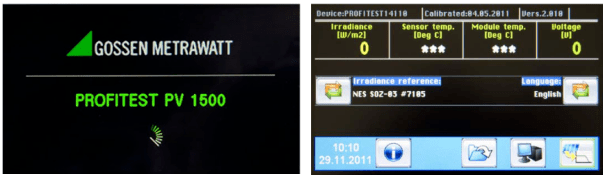

1. 打開電源開關，設備會進行10-15s自檢，會出現以下界面：

在這個界面可以設置語言、時間日期、選擇連接電腦、打開文件等，當各附件連接主機之后會顯示當前輻照度、傳感器溫度及組件溫度和開路電壓等。

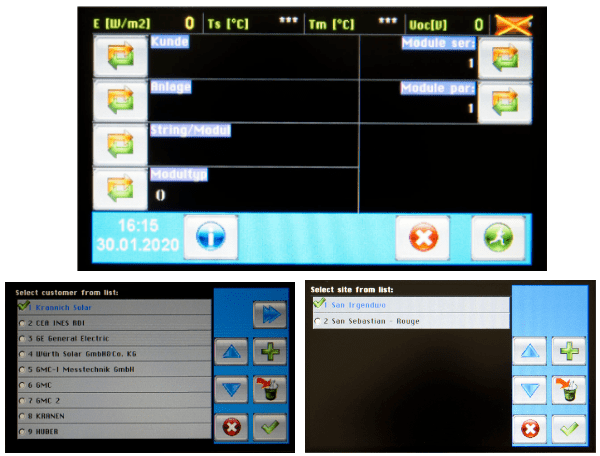

在開始測量之前，可以通過以下界面輸入或選擇組件名稱/類型、客戶和系統數據等，然后可以將測量值直接保存到客戶數據中。

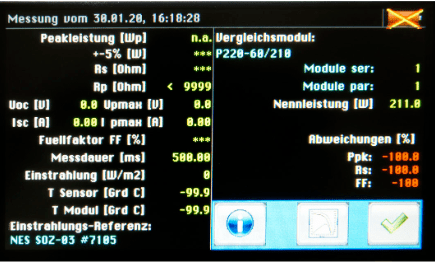

2. 當組件及附件接線都接好，組件設置也完成之后，就可以點擊開始測量，測量過程大概需要1-2秒完成，完成后會顯示以下界面。

3. 從上面的測量結果可以查看短路電流Isc ，開路電壓Uoc， 光伏組件瞬時峰值功率Wp，內部串聯電阻RS. 內部并聯電阻Rp及填充因子FF等結果，也能查看繪制的IV曲線結果。

四、 PROFITEST PV1500光伏組件IV測試儀軟件分析：

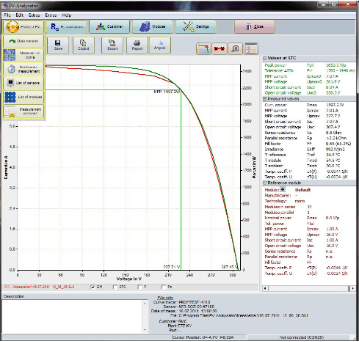

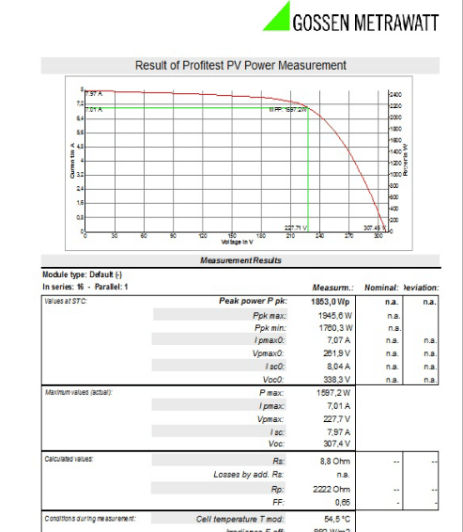

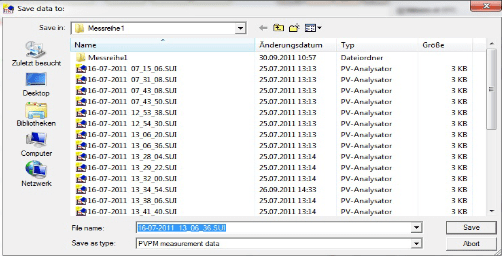

可以通過安裝電腦端的PV-Analysator軟件及固件，用來導出和分析IV曲線數據，并生成測試報告。
