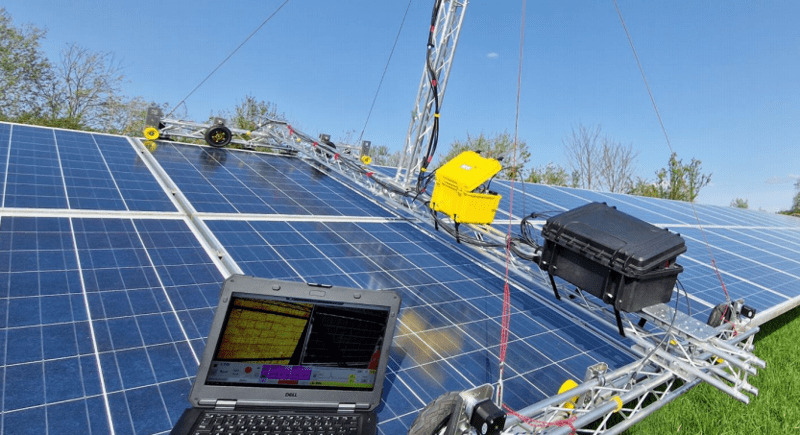

DaySy Rover – 全自動光伏組件EL批量全檢機器人

DaySy Rover – sEL-IV 曲線繪制功能 產品特色

☆ 全自動化白天EL測試

☆ 顯著降低電站運維成本

☆ 組件EL檢測效率（僅白天）

     -1 MWp/天

     -10 MWp/周

     包括搭建和拆卸時間

☆ 組件EL檢測效率（24小時）

     -白天晚上輪班測試

     -30 MWp/周

☆ 附加功能:

   -高達500萬像素的分辨率

   -可選掃描槍功能

   -10 cm組件位置定位

   -sEL-IV 曲線繪制功能

DaySy Rover – 應用場景

☆ 高性價比EL全檢方案:

   -針對光伏電站的全面檢測，發現潛在風險

   -電站規模越大，平攤成本越低

☆ 100 % 組件EL全檢的好處:

  -組件故障精確完整評估

  -使用 sEL-IV 3)對組串功率損失進行評估

  -100 % 替換失效組件

  -無需統計猜測組件問題

☆ sEL-IV 賦能數字孿生:

  -基于EL故障的組串功率模擬

  -對于保險理賠和組件更換抉擇的數據支撐

DaySy Rover - 技術優勢

☆ 大批量組件EL全檢

☆ sEL - IV 曲線繪制 1)

☆ “三重檢測” 精確故障評估

    -根據組件參數的合格/不合格判定

    -光伏雜志文章“展望未來”(日期為2013年10月)中 設定的類別作為基準

    -AI 協助預處理和分類

    -組件EL專家和AI技術的二次評估

☆ 可序列編碼處理

☆ 組件定位精度10 cm

☆ 虛擬地圖/數字孿生技術

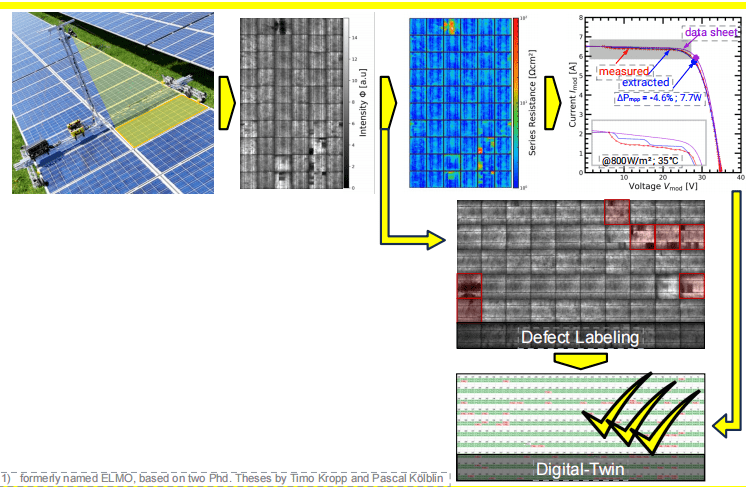

數據處理: sEL- IV

基于單個EL圖像的IV曲線繪制

☆ 針對故障組件的IV曲線繪制以及二極管故障分析

☆ 量化電池?fù)p壞，電池連接器故障或焊接問題造成的功率損失

☆ 不受檢測時環境因素影響

☆ 媲美IV曲線測試儀精度

☆ 評估組串工作時的功率損失

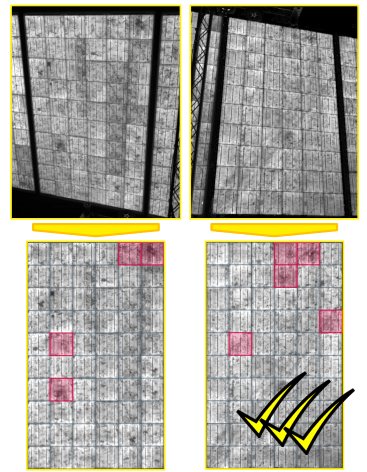

數據處理: 借助AI進行故障診斷

☆ 圖像處理

   -自動圖像修正

   -透視，鏡頭失真，暈映

☆ EL故障診斷

  -根據組件參數要求的通過/不通過判定

  -光伏雜志文章“展望未來”(日期為2013年10月) 中設定的類別作為基準

☆ 三重驗證評估

  -EL專家對于介于合格/不合格邊緣的組件的 人工判定

  -如果一個EL專家的意見跟AI不一致, 更資深的 EL專家會介入二次判定

  -少數服從多數的原則確保故障組件判定結 果更接近真實情況

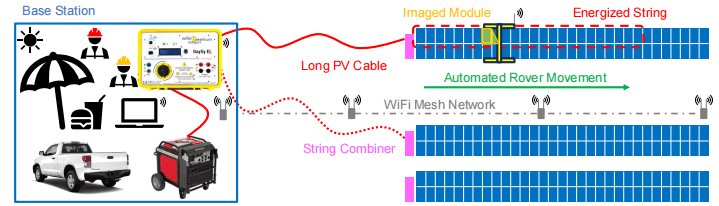

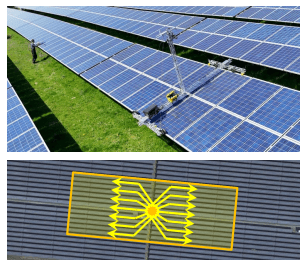

DaySy Rover - 系統搭建

☆ 在匯流箱(SCB)附近設置好測試測試臺

☆ 使用長的光伏線纜連接到測試臺

☆ 把DaySy Rover 放置到移動平臺上

依次給匯流箱的組串供電 DaySy 自動對每個組件進行EL測試

☆ 兩名現場人員:

  -電氣工程師設置并操作系統

  -助手協助搬運測試平臺

DaySy Rover - 100% 產品總結

☆ 可白天EL測試確?，F(xiàn)場工程師的人身安全

☆ 高產出大批量的EL檢測

☆ 顯著減低光伏電站運維成本

☆ 可針對中小型光伏電站進行EL全檢

☆ 使用sEL-IV 技術可對每個組件功率損失進行評估

☆ 賦能的數字孿生量產模型

☆ 組件安裝后檢測和盡職調查

☆ 完整的狂風暴雨冰雹損失評估
