光伏測試設備PV150, PV200,PV210, Solar Utility Pro or Survey 200R數據導出手冊

以下文檔旨在作為故障排除指南，以確保您以正確的方式設置您的軟件/儀器。請在聯系技術支持熱線之前檢查這個的所有方面。

敬請您在以下中心注冊

http://www.seawardsolar.com/userfiles/form-register- product.php?ref=hp要激活您的保修期，請獲得支持和其他好處。

您可能需要成為管理員才能執行以下任務。

安裝數據記錄器

1) 數據記錄器和驅動程序也可以從以下鏈接下載：http://www.seawardsolar.com/solar-downloads?id=Software

2) 按照屏幕上的說明安裝數據軟件。

方法1：通過儀器安裝驅動程序

1) 使用USB連接器將您的設備連接到個人電腦上。

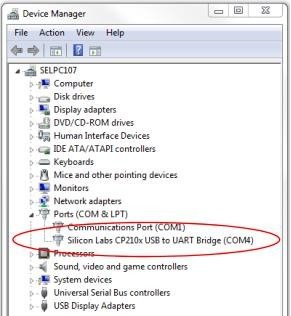

當你D一次這樣做時，你的電腦將自動安裝一個COM端口驅動程序。您可以通過在設備管理器中查看來檢查正在使用的哪個COM端口。關于Windows7PC的例子，請參見；

注意：在您的電腦上的“搜索程序和文件”中輸入“設備管理器”，選項應該允許您從顯示的項目列表中選擇上面的窗口。您還可以從“控制面板”中查看“設備管理器”。

方法2：從網站鏈接中安裝驅動程序

1) 如果方法1不能工作(這可能是較新的操作系統/PC的情況)，您可以嘗試從以下web鏈接下載您的電腦的驅動程序：

https://www.silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx

注1：您將需要確認您正在為您的PC操作系統下載正確的驅動程序。

2) 您再次可以通過在設備管理器中查看來檢查正在使用的COM端口。關于Windows7PC的例子，請參見；

注意：在您的電腦上的“搜索程序和文件”中輸入“設備管理器”，選項應該允許您從顯示的項目列表中選擇上面的窗口。您還可以從“控制面板”中查看“設備管理器”。

將您的儀器下載到數據記錄器

1) 確保儀器已連接到個人電腦，使用USB導線，并啟動數據記錄器來顯示該實用程序；

2) 選擇儀器所連接的COM端口(如果不確定正確的COM端口，請參閱“設備管理器”/或方法1或方法2中安裝驅動程序的說明)；

注意：如果無法選擇COM端口，請在啟動數據記錄器程序之前確保儀器已連接。

3) 在數據記錄器上選擇“下載”，此按鈕將切換到“取消”，等待下載被啟動。

4)(a)下載該儀器，太陽能公用事業專業版；

4)(b)選擇并保持“傳輸密鑰”-這應該開始下載，從太陽能實用程序?qū)I(yè)版的數據將出現在“下載輸出”窗口的數據記錄器實用程序。

4)(c)一旦下載完成，一個“將下載的數據保存到文件”窗口將允許將下載保存為CSV 文件。

4)(d)作為輸出頭的一個例子，，見下面(注意，在 Excel中打開的文件)：

5)(a)下載儀器，PV200/PV210光伏測試設備；

5)(b)在您的PV200/PV210光伏測試設備上選擇“內存和召回鍵”。

5)(c)再次選擇并按住“記憶和回憶鍵”——這應該是開始的    從PV200/PV210獲得的下載和數據將出現在數據記錄器實用程序的“下載輸出”窗口中。

5)(d)一旦下載完成，一個“將下載的數據保存到文件”窗口將允許將下載保存為CSV 文件。

5)(e)作為輸出標頭的示例，對于PV200/PV210光伏測試設備，請參見下文（注，在MS Excel中打開的文件）：

6)(a)下載儀器，PV150光伏檢測儀；

6)(b)選擇并保持“內存和召回鍵”——這應該開始下載，來自PV150的數據將出現在數據記錄器實用程序的“下載輸出”窗口中。

6)(c)一旦下載完成，一個“將下載的數據保存到文件”窗口將允許將下載保存為CSV 文件。

6)(d)作為輸出標頭的一個示例，對于PV150光伏檢測儀，請參見下面(注意，在MS Excel中打開的文件)：

7)(a)下載儀器，發現SS200R；

7)(b)一旦你在數據記錄器上選擇“下載”，SS200R將開始下載，數據將出現在數據記錄器實用工具的“下載輸出”窗口(你不需要選擇調查200R上的任何按鈕)。

7)(c)一旦下載完成，一個“將下載的數據保存到文件”窗口將允許將下載保存為CSV 文件。

7)(d)作為輸出標頭的一個示例，對于測量200R，請參見下面(注意，在MS Excel中打開的文件)：
